▣ Specification

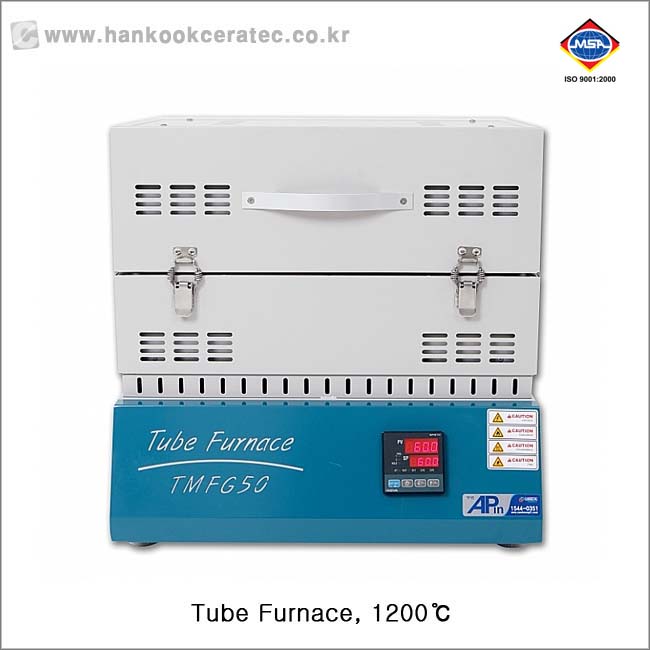

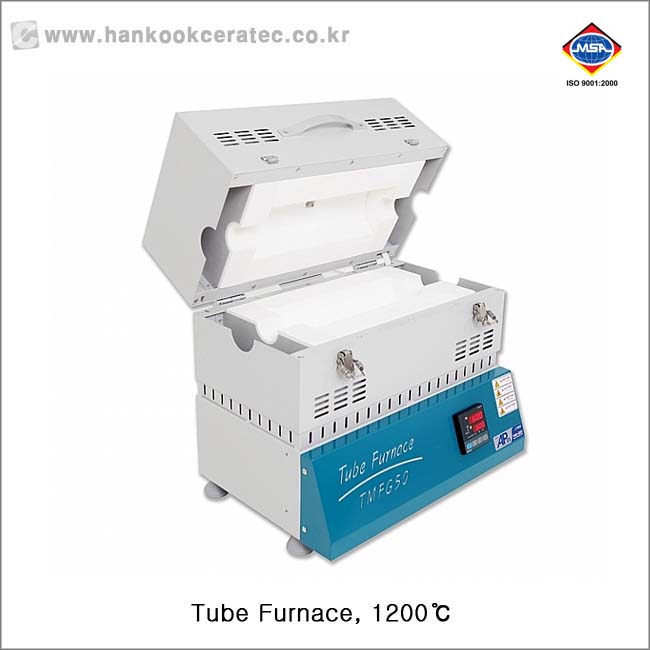

Gas Flow Tube Furnace, 1200°C, 3-Heating Zone (600mm) |
| Model | SH-FU-50LTG-3 | SH-FU-80LTG-3 | SH-FU-100LTG-3 |
| Max Temp | 1200℃ |
| Temp Controller | Programmable Controller |
| Temp Accuracy & Stability | ±1℃ |
| Thermocouple | K Type |
| Dimension Tube | 50×1000 (Φ×L) | 80×1000 (Φ×L) | 100×1000 (Φ×L) |
| Dimension Hot Zone | 600(mm) Length |
| Dimension External | 684×345×517 | 802×365×527 | 802×397×557 |
| Heater Capa | 3600W | 4400W | 6000W |
Weight | 52kg | 56kg | 68kg |
| Heater Element | Kanthal A-1 |
| Insulation | Ceramic Board & Wool |
| Power | 220V, 단상 |
| Gas Flow Meter | Kozima gas 별 전용 ball type |
| Gas Sealing Mask | SUS 316 & Tube Lock Connector |
▣ Feature

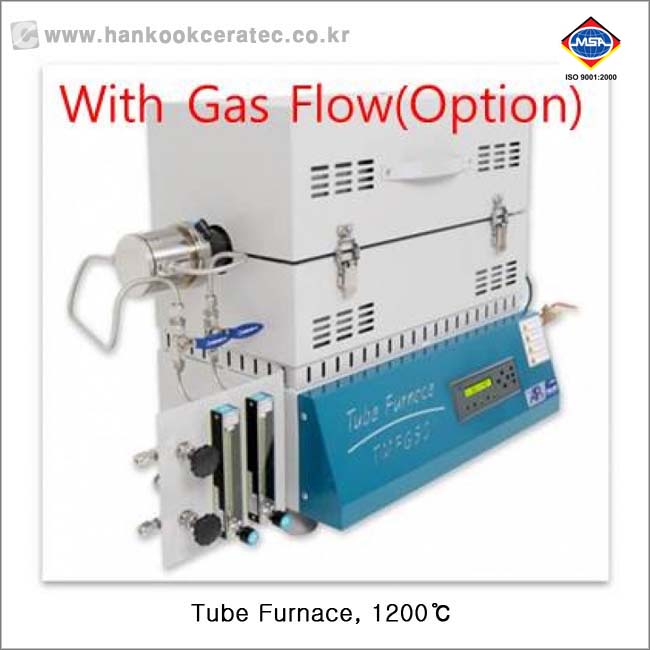

Tube로의 Gas주입시 Gas의 유실없이 주입할수 있도록 특수하게 제작된 Sealing Module과 Gas Flowmeneter를 이용하여 Tube내 Gas 환경과 외부환경과의 완전분리를 통해 정확한 반응실험을 얻을수 있습니다.
냉각수를 공급할 수 있도록 제작된 Sealing Module은 Sealing Packing 의 내구성을 향상시켜 고온유지뿐 아니라 진공펌프 및 Gas 공급장치와 연결하여 Tube내 Gas 포화상태를 유지시킬 수 있어 그동안의 Gas 치환시 발생된 Gas의 다량소모 방지와 Gas불포화상태 등으로 실험중 시편이 산화되는 등의 큰 단점을 극복한 장비입니다.
하단부의 Frame에 진공펌프를 장착할 수 있도록 하여 장비의 이동성이 용이하며 Compact한 구조로 제작되어 외관상 우수합니다.(Option)
진공공정없이 Gas Flow에 의한 Gas 포화상태도 가능합니다.
[Order Information]
1. 3존 튜브 전기로
SH-FU-50LTG-3 (200mm x 3) : Program type, 3000W, Max 1200℃ , 600L (200mm x 3) 히팅존
SH-FU-80LTG-3 (200mm x 3) : Program type, 4500W, Max 1200℃ , 600L (200mm x 3) 히팅존
SH-FU-100LTG-3 (200mm x 3) : Program type, 6000W, Max 1200℃ , 600L (200mm x 3) 히팅존
2. 3존 가스 튜브 전기로 패키지
SH-FU-50LTG-3WG (200mm x 3) : Gas Flowmeter , Sealing Mask , Quartz Tube , Pipe&Connector , 600L (200mm x 3) 히팅존
SH-FU-80LTG-3WG (200mm x 3) : Gas Flowmeter , Sealing Mask , Quartz Tube , Pipe&Connector , 600L (200mm x 3) 히팅존
SH-FU-100LTG-3WG (200mm x 3) : Gas Flowmeter , Sealing Mask , Quartz Tube , Pipe&Connector , 600L (200mm x 3) 히팅존
3. 3존 가스 튜브 전기로 풀 패키지 (가스튜브 전기로 패키지 + 무빙프레임 + 칠러 + 진공펌프 포함)
FU-PK-G1-3 : SH-FU-50LTG-3WG, 5CDR(-15) , V10 , VOT 1020 , moving frame
FU-PK-G2-3 : SH-FU-800LTG-3WG, 5CDR(-15) , V10 , VOT 1020 , moving frame
FU-PK-G3-3 :SH-FU-100LTG-3WG, 5CDR(-15) , V10 , VOT 1020 , moving frame
